Sonnet Echo Express III-D PCIe Thunderbolt Expansion Chassis

Артикул: 106883 ID: ECHO-EXP3FD Гарантия: 1 год

РЕКОМЕНДОВАННАЯ ЦЕНА

126 000 руб

Где купить?

Обзор
Возможности
Спецификация
Совместимость
Конфигурации
Аксессуары
Производительность
Видео

Остался последний PCIe-слот? У вас есть шанс установить еще три PCIe-платы!

Современные сверхлегкие ноутбуки, миниатюрные и моноблочные настольные компьютеры имеют огромную вычислительную мощь. Мощь, которая по мнению многих людей доступна лишь полноразмерным стационарным системам. Компактные размеры и высокая портативность делают такие компьютеры более привлекательными. Но для профессионалов творческих сфер одной лишь вычислительной мощи недостаточно. Ключевым примером может служить новый Mac Pro. Будучи чрезвычайно производительным и снабженным портами Thunderbolt 2 и USB 3.0 этот маленький монстр страдает от отсутствия слотов расширения PCIe, необходимых для установки специальных плат, таких как видеоинтерфейсы, видеоускорители и высокоскоростные контроллеры систем хранения данных или сетевые адаптеры. Выпустив шасси Echo Express III-D, компания Sonnet создала решение, использующее преимущество технологи Thunderbolt, которое позволяет вывести PCIe-слоты за пределы компьютера. Это настольное Thunderbolt-шасси для PCIe-плат делает возможным подключение трех профессиональных плат видеозахвата, аудиоинтерфейсов, SAS- и SATA-адаптеров, контроллеров 16Gb и 8Gb Fibre Channel, сетевых адаптеров 10 Gigabit Ethernet и RAID-контроллеров с компьютерами Mac, оснащенными портами Thunderbolt.

Поддерживая 20-гигабитную технологию Thunderbolt 2, обладающую внушительной пропускной способностью и поддерживающую наиболее ресурсоемкие современные PCIe-платы, Sonnet Echo Express III-D предоставит вам максимальную производительность при подключении к компьютеру с портами Thunderbolt 2. Шасси Sonnet Echo Express III-D также полностью совместимо с компьютерами, обладающими 10-гигабитной технологией Thunderbolt, и поддерживает полную производительность большинства PCIe-плат.

Три слота. Никаких компромиссов.

Sonnet Echo Express III-D обладает универсальным блоком питания мощностью 300 Вт и 75-ваттным разъемом питания для плат, нуждающихся в дополнительном питании, таких как Avid Pro Tools|HDX и новая RED ROCKET-X. Даже обладая такой мощностью, Sonnet Echo Express III-D бережно относится к окружающей среде: устройство автоматически отключается вместе с компьютером. Применение больших вентиляторов со сниженной скоростью вращения делает эту модель чрезвычайно тихой для пользователя. Два разъема Thunderbolt поддерживают последовательное подключение до шести устройств к одному порту компьютера.

Скорость в самой сути

Компьютеры с 20-гигабитной технологией Thunderbolt 2 уже здесь. Оригинальный 10-гигабитный интерфейс Thunderbolt предоставлял пропускную способность более чем достаточную для большинства PCIe-плат. Однако некоторые из них, такие как RED ROCKET, хост-контроллеры 16 Gb Fiber Channel, многопортовые 10 Gb Ethernet-адаптеры или же несколько высокопроизводительных плат, требовали больше 10 гигабит/с. Технология Thunderbolt 2 устраняет этот барьер, обеспечивая более широкую полосу пропускания для ресурсоемких задач. Используя 20-гигабитную технологию Thunderbolt 2, шасси Sonnet Echo Express III-D гарантирует оптимальную производительность любой совместимой системы. Также шасси Sonnet Echo Express III-D обратно совместимо с компьютерами, оснащенными 10-гигабитными портами Thunderbolt.

Продуманный дизайн: и внутри, и снаружи

Изготовленный из прочного и легкого алюминиевого сплава, внешний корпус модели Sonnet Echo Express III-D надежно защищает установленные внутри PCIe-платы. Также он довольно легок и нисколько не утяжелит ваш рюкзак. Вентиляторы с контролируемой скоростью вращения и смоделированная в специализированной компьютерной системе схема движения воздушных потоков гарантирует, что даже самые горячие платы расширения не будут нуждаться в установке дополнительной PCIe-платы охлаждения, которая могла бы отнять один из трех слотов. Поскольку повышение и понижение скорости вентиляторов изменяется автоматически, нет необходимости её настройки в ручном режиме. Так как Thunderbolt-шасси Sonnet Echo Express автоматически включается и выключается вместе с компьютером, у него нет соответствующего включателя на корпусе.

Потише, пожалуйста!

Шасси Sonnet Echo Express III-D было разработано с особым вниманием к производимому им шуму. Таким образом, его будет комфортно использовать в средах чувствительных к этому параметру. Данная модель — одна из самых тихих в линейке Thunderbolt-шасси Sonnet Echo. Её двойной, ультратихий, управляемый вентилятор, смонтированный на верхней поверхности корпуса, ускоряет естественную конвекцию горячего воздуха, производимого установленными PCIe-платами. Особым образом сконструированные отверстия Вентури в верхней части корпуса сочетаются с решетками низкого аэродинамического сопротивления, обеспечивая тем самым сниженную скорость воздушных потоков, пониженную турбулентность и, как следствие, пониженную шумность.

Таблица Thunderbolt-совместимых PCIe-плат

Поддержка любых Thunderbolt-совместимых плат

Sonnet Echo Express III-D поддерживает установку трех полноразмерных PCIe-плат одинарной ширины или одной полноразмерной платы двойной ширины плюс одной платы одинарной ширины. Таким образом, Sonnet Echo Express III-D совместимо с любой Thunderbolt-совместимой платой, присутствующей на современном рынке. Платы стандартов PCIe 1.1, PCIe 2.0 и PCIe 3.0 также поддерживаются. Приметили плату расширения, но не уверены, совместима ли она? Инженеры Sonnet тесно сотрудничали с производителями PCIe-плат, благодаря чему получился внушительный список Thunderbolt-совместимых PCIe-плат. Список постоянно расширяется новыми моделями плат расширения, которые были протестированы на соответствие требованиям технологии Thunderbolt.

Поддержка плат RED Rocket

Если вы являетесь пользователем платы RED Rocket, то знаете, что она занимает два PCIe-слота: один под саму плату и другой под разъемную планку (для вывода HD-SDI-сигнала). Инженеры компании Sonnet разработали шасси Sonnet Echo Express III-D и Sonnet Echo Express III-R таким образом, чтобы плата работала только с одним слотом без ущерба для её коммутационных возможностей. В корпусе этих моделей имеются отверстия под установку двух разъемных планок, которые позволяют установить плату RED Rocket в один слот, планку закрепить в отверстии и оставить при этом два других PCIe-слота свободными. Увеличенная пропускная способность технологи Thunderbolt 2 также позволит удвоить пропускную способность плат ROCKET.

Подключение BNC-кабелей

На задней панели Sonnet Echo Express III-D имеются два отверстия под BNC-разъемы, позволяющие установить плату RED ROCKET без специального крепления с BNC-разъемами, которое обычно занимает дополнительный PCIe-слот.

Фиксатор Thunderbolt-кабелей в комплекте

Компания Sonnet включила в комплект Thunderbolt-шасси Echo специальный фиксатор, надежно удерживающий Thunderbolt-разъемы⁽³⁾, подключенные к нему. Фиксатор прост в обращении и позволяет предотвратить случайное отключение кабелей.

Настольное или рэковое размещение

Thunderbolt-шасси Sonnet Echo Express III доступно в двух вариантах исполнения: III-D (настольное) и III-R (рэковое). Форм-фактор модели III-D позволяет удобно транспортировать устройство. Модель III-R устанавливается в рэковую стойку, занимает в ней две единицы объема (2U) и всего 40 см глубины, что делает её идеальной для установки в популярные мобильные стойки, кейсы, а также в серверных комнатах. Модель III-R даже позволяет сэкономить место для прочего оборудования: опциональный рэковый комплект Sonnet Echo Express III-R Mobile Rack Kit дает возможность установить одно или два мобильных устройства в рэковый корпус III-R.

Партнеры компании Sonnet изготовители Thunderbolt-оптимизированных плат

Компания Sonnet тесно сотрудничает с перечисленными ниже партнерами, добиваясь тем самым гарантированной функциональной совместимости с Thunderbolt-оптимизированными продуктами. Постоянно обновляемый список плат, которые прошли тестирование на совместимость с Thunderbolt-шасси Echo, можно увидеть по этой ссылке.

Ключевые возможности

Перспективность. Как только 40-гигабитная технология Thunderbolt 3 выйдет в свет, пользователи смогут обновить данную систему расширения простой переустановкой Thunderbolt-контроллера.
Сертификация AVID. Данная система расширения имеет сертифицированную совместимость с Pro Tools|HDX, Pro Tools|HD Native, Media Composer и Symphony.
Thunderbolt-кабель с фиксатором в комплекте. Специальный кабельный фиксатор гарантирует надёжную защиту от случайного отсоединения.
Подключение профессиональных PCIe-плат. Позволяет использовать высокопроизводительные PCIe-платы с компьютерами, оснащенными портом Thunderbolt.
Интерфейс Thunderbolt 2. Максимальная производительность при подключении к компьютерам с технологией Thunderbolt 2, а также обратная совместимость с хост-системами и прочими устройствами, поддерживающими 10-битную технологию Thunderbolt.
Три PCIe-слота. Шасси поддерживает три платы полной длины, полной высоты, одинарной ширины или одну плату двойной ширины с одной платой одинарной ширины.
Настольное или рэковое исполнение. Доступно два варианта исполнения: настольная модель и рэковая (2U) модель с местом под опциональное мобильное рэковое крепление.
Тихие вентиляторы с изменяемой скоростью вращения. Большие вентиляторы с автоматическим управлением скоростью вращения работают медленнее и тише с холодными платами, обеспечивая более эффективное охлаждение горячих.
Интегрированный универсальный блок питания. Встроенный блок питания мощностью 300 Вт имеет дополнительный 75-ваттный разъем для особо «прожорливых» плат.
Прочный алюминиевый корпус обеспечивает надежную защиту установленных внутри плат в любых рабочих условиях.
Поддержка любых Thunderbolt-совместимых плат. Работает с любыми Thunderbolt-совместимыми PCIe-платами независимо от их длины или высоты.

Технические характеристики

Модель
ECHO-EXP3FD	Настольное Thunderbolt2-шасси для PCIe-плат Sonnet Echo Express III-D⁽¹⁾
Аппаратная часть
Форм-фактор	Настольное Thunderbolt 2-шасси для PCIe-плат
Внешние порты	Два порта Thunderbolt 2
Внутренние разъемы	6-контактный Mini-Fit Jr (как на устаревших моделях Mac Pro; обеспечивает PCIe-платы дополнительным питанием до 75 Вт)
Слоты расширения	Один PCIe 2.0 с механической совместимостью x8 и электрической совместимостью x8 Один PCIe 2.0 с механической совместимостью x16 и электрической совместимостью x8 Один PCIe 2.0 с механической совместимостью x8 и электрической совместимостью x4
Поддерживаемые платы PCIe⁽¹⁾	Одна PCIe-плата полной длины, полной высоты и двойной ширины плюс одна плата одинарной ширины или Три PCIe-платы полной длины, полной высоты и одинарной ширины
Совместимые платы PCIe⁽²⁾	Пожалуйста, ознакомьтесь с постоянно расширяемым списком Thunderbolt-совместимых плат
Блок питания	Универсальный на 300 Вт, 115 — 230 В AC, 50-60 Гц
Рабочая температура	От 0˚C до +35˚C
Размеры, Ш x Г x В:	9,7×40,5×25,9 см
Вес	3,4 кг
Соответствие требованиям RoHS	Да
Комплектация	Thunderbolt-шасси для PCIe-плат Sonnet Echo Express III-D⁽¹⁾ Кабель питания Thunderbolt-кабель Фиксатор Thunderbolt-кабеля⁽³⁾ Документация Примечание: PCIe-платы приобретаются отдельно

Совместимость с Mac

Mac (Intel) с портами Thunderbolt 3
Mac (M1) с совместимыми с архитектурой M1 платами PCIe
macOS Big Sur
macOS 10.12.6+

Совместимость с PC

Любой PC с портом Thunderbolt 3
Операционная система Windows 10 (версия 1809 или лучшк)

Совместимость с платами PCIe

Пожалуйста, ознакомьтесь с постоянно расширяемым списком Thunderbolt-совместимых плат
Для достижения максимальной пропускной способности шины PCIe при использовании шасси с компьютерами Mac Pro (модели с конца 2013 года) выделите одну отдельную шину Thunderbolt 2 под слоты расширения PCIe. Более подробная информация по данному вопросу представлена здесь.

Технические замечания

PCIe-платы приобретаются отдельно.
Совместимость требует установки Thunderbolt-драйверов, которые доступны для скачивания с сайта производителя каждой конкретной платы. Пожалуйста, ознакомьтесь со списком совместимых PCIe-плат.
Кабельный фиксатор совместим с Thunderbolt-кабелями Apple и Sonnet. Более подробная информация представлена здесь.
Поддержка Windows подразумевает наличие контроллера Thunderbolt 2, установленного в компьютере и в шасси расширения. Таким образом обеспечивается поддержка двух PCIe-контроллеров. Следует отметить, что некоторые PCIe-платы имеют мост на несколько контроллеров, благодаря которому возможна работа одной PCIe-платы одновременно с двумя PCIe-контроллерами. Не все Mac-совместимые PCIe-платы также совместимы и с Windows. Пожалуйста, ознакомьтесь со списком совместимых PCIe-плат.
Адаптер питания будет работать в диапазоне напряжений бытовой сети 90 — 115 В (AC) с мощностью 240 — 300 Вт.

Идеи конфигураций

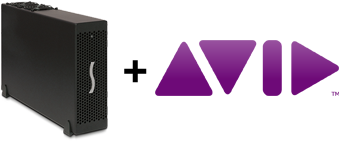

Система звукозаписи Pro Tools|HDX 3

Для многих профессионалов в области звукозаписи нет ничего лучше, чем плата AVID Pro Tools|HDX (1, 2 или 3), когда речь заходит о многодорожечных сессиях с качеством записи 96 кГц. До этого момента рабочий процесс требовал использования PC-компьютера или Mac Pro — большого, вместительного и иногда очень шумного. Измените правила игры и используйте высокопроизводительную систему на базе нового MacBook Pro с дисплеем Retina в качестве DAW-станции и Thunderbolt-шасси Sonnet Echo Express III-D или Sonnet Echo Express III-R с креплением Mobile Rack Kit. Если вы используете многотрековые сессии записи, которые требуют использования системы HDX 3, то Sonnet Echo Express III предоставит вам достаточную мощность (включая дополнительный разъем питания) и эффективное охлаждение для всех трех плат. Если же вам необходима лишь система HDX 2, то в третий слот можно установить контроллер Sonnet Tempo SSD с двумя установленными на нём SSD-дисками и получить таким образом сверхбыструю систему хранения данных непосредственно внутри Thunderbolt-шасси Sonnet Echo Express III. Добавив к шасси Sonnet Echo Express III-К мобильное рэковое крепление Sonnet Echo Express III-R Mobile Rack, вы сможете установить в него резервную систему хранения данных, после чего поместить всю систему в компактный 16-дюймовый рэковый кейс высотой всего 3U.

Еще одной опцией может стать DSP-акселератор Universal Audio UAD-2 SOLO, DUO, QUAD или OCTO, установленный в третий слот и позволяющий использовать больше плагинов в сложных миксах.

Конфигурация

DAW-система на базе iMac, Mac mini, Mac Pro, MacBook Air или MacBook Pro, сконфигурированная по предпочтениям пользователя
Шасси Sonnet Echo Express III-D
Ленточный привод LTO-6
Одна, две или три платы Avid Pro Tools|HDX
Контроллер Sonnet Tempo SSD с установленными на нем высокоскоростными 2,5″ SSD-дисками
DSP-акселератор Universal Audio UAD-2 SOLO, DUO, QUAD или OCTO

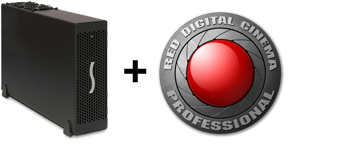

Мобильная рэковая DIT-система

Плата RED Digital Cinema ROCKET-X обладает чудовищной мощью. Оптимизированная для работы с 6K-сенсором RED DRAGON, эта транскодинг-плата создана для работы с 4K-материалом. Благодаря 20-гигабитному интерфейсу Thunderbolt 2 шасси Sonnet Echo Express III-D представляет собой прекрасное решение для подключения этой платы к вашему новому MacBook Pro или Mac Pro с портами Thunderbolt 2. Добавьте контроллер Sonnet Tempo SSD Pro с установленными на нем двумя высокоскоростными 2,5″ SSD-дисками и получите сверхбыстрое Thunderbolt SSD-хранилище непосредственно внутри шасси Sonnet Echo. Установите хост-контроллер ATTO ExpressSAS H680 и подключите ленточный накопитель LTO-6 для резервного копирования ценных данных к одному порту, а к другому — до четырех медиаридеров REDMAG для сброса отснятого материала на компьютер.

Конфигурация

Mac Pro или MacBook Pro с портом Thunderbolt 2
Шасси Sonnet Echo Express III-D
Транскодинг-плата RED ROCKET-X
Контроллер Sonnet Tempo SSD Pro с установленными на нем высокоскоростными 2,5″ SSD-дисками
Контроллер ATTO ExpressSAS H680 (один SAS-порт подключается к LTO-приводу, второй позволяет подключить до четырех медиаридеров REDMAG)

Аксессуары

Аксессуары для Sonnet Echo Express III	Парт-номер	Описание
	TCB-TB-05M	0,5-метровый Thunderbolt-кабель

Результаты тестирования платы RED ROCKET в шасси Echo Express III с интерфейсом Thunderbolt 2:

24 fps @ 5K, full-frame, 8-bit
11 fps @ 5K, full-frame, 16-bit

Результаты тестирования платы RED ROCKET X в шасси Echo Express III с интерфейсом Thunderbolt 2:

32 fps @ 5K, full-frame, 8-bit (примечание: достаточно для воспроизведения текущего съемочного материала на площадке)
16 fps @ 5K, full-frame, 16-bit
22 fps @ 6K, full-frame, 8-bit
12 fps @ 6K, full-frame, 16-bit
64.5 fps @ 6K, full-frame, 8-bit, экспорт в 1080
58.5 fps @ 6K, full-frame, 8-bit, экспорт в 1080 (примечание: достаточно для работы со стереоскопическим 1080-материалом в реальном времени)

Решения Sonnet в аудиопроизводстве
С участием Джоэла Сингера, GM Music Mix Mobile

Обзор Sonnet Echo Express III-D

Инструкция по быстрому запуску Sonnet Echo Express III-D

Совместимость плат PCIe с Thunderbolt-системами расширения Sonnet

Вы владелец Sonnet Echo Express или xMac mini Server раннего поколения? Пожалуйста, ознакомьтесь со страницей поддержки устаревших продуктов.

Все Thunderbolt-продукты Sonnet разработаны с учётом требований стандарта совместимости Thunderbolt и прошли сертификационные тесты на совместимость Apple/Intel.

Для систем, предполагающих подключение плат расширения PCIe через интерфейс Thunderbolt, существует дополнительное требование: драйвер каждой платы PCIe должен быть совместим с технологией Thunderbolt. Требования к совместимости для плат PCIe включают следующие положения: 1) драйвер должен транслировать корректный ID по каналу Thunderbolt, а также 2) драйвер должен корректно поддерживать горячее подключение/отключение, выход из режима сна и другие функции, определённые концепцией подключения Thunderbolt-устройств.

Все платы, представленные в этом списке, были протестированы на соответствие требованиям стандарта Intel Thunderbolt либо в лабораториях Sonnet, либо производителями плат PCIe при использовании Thunderbolt-систем Sonnet, либо обоими способами.

Данный список пополняется по мере выхода новых плат и их тестирования. Пожалуйста, перед использованием указанных ниже плат в Thunderbolt-продуктах Sonnet, скачайте свежие драйверы с сайта их производителя.

Последнее обновление: 18 ноября 2016

Проаудио
Продукт	Mac	PC	Echo Express SE I, SE II	Echo Express SEL	Echo Express III-D/III-R, xMac Pro Server⁽¹⁹⁾	xMac mini Server (3-го и 4-го поколения)
			Платы полной высоты и половинной длины	Низкопрофильные платы половинной длины	Платы полной высоты и полной длины	Платы полной высоты и половинной длины	Платы полной высоты и полной длины
Apogee Symphony 64 ThunderBridge			√		√	√	√
Avid HD Native	√		√		√	√	√
Avid Pro Tools\|HDX	√				√⁽⁸⁾		√
Audinate Dante PCIe-R Soundcard	√		√		√	√	√
Lynx AES16e	√		√		√	√
Lynx AES 16e-SRC	√		√		√	√
Lynx AES16e-50	√		√⁽⁷⁾		√	√
Focusrite RedNet PCIe Card	√		√		√	√	√
RME HDSPe Madi	√	√	√		√	√
RME HPSDe MADI FX	√	√	√		√	√
RME HDSPe RayDAT	√	√	√		√	√
RME HDSPe AIO	√	√	√		√	√
RME HDSPe AES	√	√	√		√	√	√
RME HDSPe PCI (с платами Multiface, Multiface II и Digiface)	√	√	√	√	√	√	√
Solid State Logic MadiXtreme 64	√		√⁽¹⁷⁾ Бета-драйвер См. примечание		√⁽¹⁷⁾ Бета-драйвер См. примечание	√⁽¹⁷⁾ Бета-драйвер См. примечание	√⁽¹⁷⁾ Бета-драйвер См. примечание
Solid State Logic MadiXtreme 128	√		√⁽¹⁷⁾ Бета-драйвер См. примечание		√⁽¹⁷⁾ Бета-драйвер См. примечание	√⁽¹⁷⁾ Бета-драйвер См. примечание	√⁽¹⁷⁾ Бета-драйвер См. примечание
Universal Audio UAD-2 Solo, Duo, Quad DSP Accelerator⁽¹⁶⁾	√		√		√	√	√
Universal Audio Octo DSP Accelerator	√		√		√	√	√
Yamaha Dante Accelerator PCIe-R Soundcard	√		√		√	√	√

Сетевые контроллеры 1Gb Ethernet
Продукт	Mac	PC	Echo Express SE I, SE II	Echo Express SEL	Echo Express III-D/III-R, xMac Pro Server	xMac mini Server (3-го и 4-го поколения)
			Платы полной высоты и половинной длины	Низкопрофильные платы половинной длины	Платы полной высоты и полной длины	Платы полной высоты и половинной длины	Платы полной высоты и полной длины
Small Tree GbE P2EGS-1T, P2EGS-2T	√		√	√	√	√	√
Small Tree GbE PEG1, PEG1F	√		√	√	√	√	√
Small Tree GbE PEG2, PEG2F	√		√	√	√	√	√
Small Tree GbE PEG4	√		√		√	√	√
Small Tree GbE PEG2G6I	√		√		√	√	√
Sonnet Presto Gigabit Pro PCIe⁽⁶⁾	√	√	√	√	√	√	√

Сетевые контроллеры 10Gb Ethernet
Продукт	Mac	PC	Echo Express SE I, SE II	Echo Express SEL	Echo Express III-D/III-R, xMac Pro Server	xMac mini Server (3-го и 4-го поколения)
			Платы полной высоты и половинной длины	Низкопрофильные платы половинной длины	Платы полной высоты и полной длины	Платы полной высоты и половинной длины	Платы полной высоты и полной длины
ATTO Fast Frame NS11, NT11	√	√	√	√	√	√	√
ATTO Fast Frame NS12, NT12	√	√	√	√	√	√	√
ATTO Fast Frame NS14	√	√	√		√	√	√
Myricom 10G-PCIE-8B-1S+E	√		√	√	√	√	√
Myricom 10G-PCIE-8B-2C	√		√	√	√	√	√
Myricom 10G-PCIE-8B-2S	√		√	√	√	√	√
Myricom 10G-PCIE-8B-C	√		√	√	√	√	√
Myricom 10G-PCIE-8B-S	√		√	√	√	√	√
Myricom 10G-PCIE2-8B2-2C	√		√	√	√	√	√
Myricom 10G-PCIE2-8B2-2S	√		√	√	√	√	√
Myricom 10G-PCIE2-8C2-2S	√		√	√	√	√	√
Myricom 10G-PCIE2-8C2-2S+E	√		√		√	√	√
Myricom 10G-PCIE2-8C2-2T	√		√	√	√	√	√
Myricom 10G-PCIE2-8C2-T	√		√	√	√	√	√
Small Tree 10GbE PETG2NDA, PETG2-CAT6, PETG2-CX4, PETG1SFP+, PETG2SFP+	√		√	√	√	√	√
Small Tree 10GbE PETG4NDA, PETG4SFP+	√		√		√	√	√
Small Tree 10GbE PETG6NDA, PETG6SFP+	√		√		√	√	√
Sonnet Presto 10GbE 10GBase-T	√	√	√	√	√	√	√
Sonnet Presto 10GbE SFP+	√	√	√	√	√	√	√
Sonnet Presto 10GbE 1-Port	√		√	√	√	√	√
Sonnet Presto 10GbE 2-Port	√		√	√	√	√	√

Сетевые контроллеры 40Gb Ethernet
Продукт	Mac	PC	Echo Express SE I, SE II	Echo Express SEL	Echo Express III-D/III-R, xMac Pro Server	xMac mini Server (3-го и 4-го поколения)
			Платы полной высоты и половинной длины	Низкопрофильные платы половинной длины	Платы полной высоты и полной длины	Платы полной высоты и половинной длины	Платы полной высоты и полной длины
ATTO FastFrame NQ41	√	√	√	√	√	√	√
ATTO FastFrame NQ42	√	√	√	√	√	√	√

Адаптеры Fibre Channel
Продукт	Mac	PC	Echo Express SE I, SE II	Echo Express SEL	Echo Express III-D/III-R, xMac Pro Server	xMac mini Server (3-го и 4-го поколения)
			Платы полной высоты и половинной длины	Низкопрофильные платы половинной длины	Платы полной высоты и полной длины	Платы полной высоты и половинной длины	Платы полной высоты и полной длины
Apple Dual-Channel 4Gb Fibre Channel PCIe Card⁽¹⁾	√		√	√	√	√	√
Apple Quad-Channel 4Gb Fibre Channel PCIe Card	√		√		√	√	√
ATTO Celerity FC-32E	√	√	√	√	√	√	√
ATTO Celerity FC-81EN	√	√	√	√	√	√	√
ATTO Celerity FC-82EN	√	√	√	√	√	√	√
ATTO Celerity FC-84EN	√	√	√		√	√	√
ATTO Celerity FC-161E	√	√	√	√	√	√	√
ATTO Celerity FC-162E	√	√	√	√	√	√	√
ATTO Celerity FC-164E	√	√	√⁽¹⁴⁾		√	√
Sonnet 8Gb Single Channel Fibre Host Adapter PCIe 2.0	√	√	√	√	√	√	√
Sonnet 8Gb Dual Channel Fibre Host Adapter PCIe 2.0	√	√	√	√	√	√	√
Sonnet 16Gb Single Channel Fibre Host Adapter PCIe 2.0	√	√	√	√	√	√	√
Sonnet 16Gb Dual Channel Fibre Host Adapter PCIe 2.0	√	√	√	√	√	√	√

Адаптеры FireWire/USB
Продукт	Mac	PC	Echo Express SE I, SE II	Echo Express SEL	Echo Express III-D/III-R, xMac Pro Server	xMac mini Server (3-го и 4-го поколения)
			Платы полной высоты и половинной длины	Низкопрофильные платы половинной длины	Платы полной высоты и полной длины	Платы полной высоты и половинной длины	Платы полной высоты и полной длины
CalDigit FASTA-6GU3	√		√		√	√	√
CalDigit FASTA-6GU3 Pro	√		√		√	√	√
NewerTech MAXPower USB/eSATA 2×2 Host Adapter	√		√		√	√	√
Sonnet Allegro FW800 PCIe	√	√	√		√	√	√
Sonnet Allegro FW400 PCIe	√	√	√		√	√	√
Sonnet Allegro Pro USB 3.0 PCIe 4-Port	√		√		√	√	√
Sonnet Allegro USB 3.0 PCIe 4-Port	√	√	√		√	√	√
Sonnet Tango 3.0 PCIe	√		√		√	√	√
Sonnet Tempo Duo PCIe	√		√		√	√	√

Удлинители шины PCIe
Продукты	Mac	PC	Echo Express SE I, SE II	Echo Express SEL	Echo Express III-D/III-R, xMac Pro Server	xMac mini Server (3-го и 4-го поколения)
			Платы полной высоты и половинной длины	Низкопрофильные платы половинной длины	Платы полной высоты и полной длины	Платы полной высоты и половинной длины	Платы полной высоты и полной длины
Accusys ExaSAN QSFP to PCIe HBA	√		√	√	√	√	√
Sonnet PCIe 2.0 Bus Extender Card	√		√	√	√	√	√

Контроллеры SAS/SATA
Продукт	Mac	PC	Echo Express SE I, SE II	Echo Express SEL	Echo Express III-D/III-R, xMac Pro Server	xMac mini Server (3-го и 4-го поколения)
			Платы полной высоты и половинной длины	Низкопрофильные платы половинной длины	Платы полной высоты и полной длины	Платы полной высоты и половинной длины	Платы полной высоты и полной длины
Areca ARC-1202 — 2-портовый контроллер SAS RAID	√	(7)	√	√	√	√	√
Areca ARC-1212x/1222x — 4/8-портовые контроллеры SAS RAID	√	(7)	√	√	√	√	√
Areca ARC-1300-4e/-4x — 4-портовые контроллеры SAS	√	(7)	√	√	√	√	√
Areca ARC-1320-8x — 8-портовый контроллер SAS	√	(7)	√	√	√	√	√
Areca ARC-1882x — 8-портовый контроллер 6Gb SAS RAID	√	(7)	√	√	√	√	√
ATTO ExpressSAS 1280		√	√	√	√	√	√
ATTO ExpressSAS H680	√	√	√	√	√	√	√
ATTO ExpressSAS H6F0	√	√	√		√	√	√
ATTO ExpressSAS H644	√	√	√	√	√	√	√
ATTO ExpressSAS R680 — RAID-контроллер⁽²⁾	√	√	√	√	√	√	√
CalDigit FASTA-2e	√	√	√		√	√	√
CalDigit FASTA-6GU3	√		√		√	√	√
CalDigit FASTA-6GU3 Pro	√		√		√	√	√
HighPoint Rocket RAID SAS 2711/2722	√		√	√	√	√	√
HighPoint Rocket RAID SAS 4522	√		√	√	√	√	√
HighPoint Rocket RAID SATA 644L	√		√		√	√	√
NewerTech MAXPower USB/eSATA 2×2 Host Adapter	√		√		√	√	√
Sonnet Tempo Duo PCIe	√		√		√	√	√
Sonnet Tempo SATA 6Gb Pro PCIe 2.0	√	√	√	√	√	√	√
Sonnet Tempo SATA 6Gb Pro 4-port	√	√	√		√	√	√
Sonnet 6Gb/s SAS/SATA RAID Controller⁽²⁾	√	√	√	√	√	√	√

Накопители SSD
Продукт	Mac	PC	Echo Express SE I, SE II	Echo Express SEL	Echo Express III-D/III-R, xMac Pro Server	xMac mini Server (3-го и 4-го поколения)
			Платы полной высоты и половинной длины	Низкопрофильные платы половинной длины	Платы полной высоты и полной длины	Платы полной высоты и половинной длины	Платы полной высоты и полной длины
Intel SSD 750 Series⁽¹⁸⁾		√	√	√	√⁽¹⁹⁾
OWC Mercury Accelsior PCIe R0	√		√	√⁽¹³⁾	√	√	√
Sonnet Tempo PCIe SSD	√	√	√	√	√	√	√
Sonnet Tempo SSD	√	√	√⁽³⁾		√	√⁽³⁾	√
Sonnet Tempo SSD Pro	√				√		√

Захват и обработка видео
Продукт	Mac	PC	Echo Express SE I, SE II	Echo Express SEL	Echo Express III-D/III-R, xMac Pro Server	xMac mini Server (3-го и 4-го поколения)
			Платы полной высоты и половинной длины	Низкопрофильные платы половинной длины	Платы полной высоты и полной длины	Платы полной высоты и половинной длины	Платы полной высоты и полной длины
AJA Corvid	√	√	√		√	√	√
AJA Corvid 22	√	√	√		√	√	√
AJA Corvid 24	√	√	√		√	√	√
AJA Corvid 3G	√	√	√		√	√	√
AJA Corvid 3G Fibre	√	√	√		√	√	√
AJA Corvid 88	√	√	√	√	√	√	√
AJA Kona LHe Plus	√	√	√		√	√	√
AJA Kona LHi	√	√	√		√	√	√
AJA Kona 3G	√		√		√		√
AJA Kona 4	√	√	√		√	√	√
AJA Kona 4G	√	√	√		√	√	√
AJA Kona IP	√	√	√		√	√	√
Avid Mojo DX (с платой-контроллером PCIe)⁽¹⁵⁾	√		√	√	√	√	√
Avid Nitris DX (с платой-контроллером PCIe)⁽¹⁵⁾	√		√	√	√	√	√
Black Magic Decklink 4K	√	√	√		√	√	√
Black Magic Decklink 4K Extreme 12⁽¹⁸⁾	√	√	√		√	√	√
Black Magic Decklink Duo 2	√	√	√		√	√	√
Black Magic Decklink HD Extreme 3D	√	√	√		√	√	√
Black Magic Decklink Quad	√	√	√		√	√	√
Black Magic Decklink Quad 2	√	√	√		√	√	√
Black Magic Decklink SDI	√	√	√		√	√	√
Black Magic Decklink Studio	√	√	√		√	√	√
Black Magic Decklink Studio2	√	√	√		√	√	√
Black Magic Intensity Duo	√	√	√		√	√	√
Black Magic Intensity Pro	√	√	√		√	√	√
Black Magic Intensity Pro 4K	√	√	√		√	√	√
Bluefish444 Create HD	√				√		√
Bluefish444 Create 3D	√				√		√
Bluefish444 Create 3D Ultra	√				√		√
Bluefish444 Epoch 2K Horizon	√				√		√
Bluefish444 2K Core	√				√		√
Bluefish444 Epoch Neutron	√	√	√		√		√
Bluefish444 Epoch Neutron LP	√	√	√		√		√
Bluefish444 Epoch 4K Neutron	√	√	√		√		√
Bluefish444 Epoch 4K Neutron LP	√	√	√		√		√
Bluefish444 Epoch 4K Neutron Turbo (2 платы)	√	√			√
Bluefish444 Epoch 4K Supernova	√	√			√		√
Bluefish444 Epoch 4K Supernova Turbo (2 платы)	√	√			√
Bluefish444 Epoch 4K Supernova S+	√	√	√		√		√
Bluefish444 Epoch 4K Supernova S+ Ex	√	√	√		√		√
Bluefish444 2K Ultra	√				√		√
Deltacast Delta-HD-E XX	√	√⁽¹²⁾			√		√
Deltacast Delta-HD-E-KEY 22	√	√⁽¹²⁾			√		√
Deltacast Delta-3G-ELP 40	√	√⁽¹²⁾	√	√	√	√	√
Deltacast Delta-3G-ELP 20	√	√⁽¹²⁾	√	√	√	√	√
Deltacast Delta-3G-ELP-KEY 11	√	√⁽¹²⁾	√	√	√	√	√
Deltacast Delta-3G-E-KEY 22	√	√⁽¹²⁾	√		√	√	√
Deltacast Delta-HD-ELP-D 80	√	√⁽¹²⁾	√	√	√	√	√
Deltacast Delta-HD-ELP-D 44	√	√⁽¹²⁾	√	√	√	√	√
Deltacast Delta-HD-ELP-D 62	√	√⁽¹²⁾	√	√	√	√	√
Deltacast Delta-3G-ELP-D 22	√	√⁽¹²⁾	√	√	√	√	√
Deltacast Delta-3G-ELP-D 04	√	√⁽¹²⁾	√	√	√	√	√
Deltacast Delta-H4K-ELP 20	√	√⁽¹²⁾	√	√	√	√	√
Deltacast Delta-3G-DVI-E 20	√	√⁽¹²⁾	√		√	√	√
Matrox Mojito MAX	√				√		√
RED ROCKET⁽¹⁰⁾	√⁽⁹⁾				√		√
RED ROCKET X⁽¹¹⁾	√				√		TBD
Sienna Automation X	√		√		√	√	√

Системы хранения данных⁽⁴⁾
Продукт	Mac	PC	Echo Express SE I, SE II	Echo Express SEL	Echo Express III-D/III-R, xMac Pro Server	xMac mini Server (3-го и 4-го поколения)
			Платы полной высоты и половинной длины	Низкопрофильные платы половинной длины	Платы полной высоты и полной длины	Платы полной высоты и половинной длины	Платы полной высоты и полной длины
Sonnet Fusion DX800RAID	√	√	√	√	√	√	√
Sonnet Fusion RX1600RAID	√	√	√	√	√	√	√
Tandberg Data LTO-2, LTO-5	√		√⁽⁴⁾	√	√⁽⁴⁾	√⁽⁴⁾	√⁽⁴⁾
TOLIS TGSHH4S-EXT LTO-4 HH SAS Drive	√		√	√	√	√	√
TOLIS TGSHH5S-EXT LTO-5 HH SAS Drive	√		√	√	√	√	√
TOLIS TGSHH4S-LIB LTO-4 HH SAS Drive	√		√	√	√	√	√
TOLIS TGSHH5S-LIB LTO-5 HH SAS Drive	√		√	√	√	√	√
Storage DNA Evolution D100	√		√	√	√	√	√
Storage DNA Evolution X100, X100-8, X100-24	√		√	√	√	√	√
Storage DNA Evolution X200, X200-24, X200-48	√		√	√	√	√	√
Storage DNA Evolution X400-48	√		√	√	√	√	√

Технические замечания

Некоторые устаревшие версии адаптера Apple/LSI Fibre Channel Card могут быть несовместимы с технологией Thunderbolt. Ниже представлены известные нам:
• Совместимые версии: H3-2507-01D, H3-250770-01D, L3-25077-00E, L3-25007-00G
• Несовместимые версии: L3-00137-01D, L3-00137-01E, LSI 7104-EP-LC, LSI 7404-EP, H3-25077-01E
• Пожалуйста, если вы обладаете другой версией этого адаптера, напишите нам о её работоспособности по адресу support@sonnettech.com.
При установке RAID-контроллера ATTO R680 в системы расширения Sonnet Echo Express III или xMac mini Server требуется установка комплекта дополнительного охлаждения. Температура окружающего пространства для систем Sonnet Echo Express SE II и SEL ограничена 30ºC. Примечание: комплект дополнительного охлаждения не совместим с контроллером ATTO R680 RAID при установке на него опционального модуля ATTO CacheAssure.
В данную систему можно поместить плату только с одним накопителем SSD.
Модели SAS LTO используют совместимые SAS-контроллеры, такие как ATTO H680 или H644.
Рекомендуется использовать с адаптерами Sonnet Tempo SATA 6Gb Pro 2-Port или Pro 4-port.
Совместимостью с технологией Thunderbolt обладает лишь плата Sonnet Presto Gigabit Pro PCIe (модель GE1000LAB-E).
Ознакомьтесь с актуальной информацией по адресу www.areca.com.tw/support/s_thunderbolt/thunderbolt.htm.
Поддерживает до трёх плат Avid Pro Tools|HDX.
Используется бета-драйвер. Горячее подключение не поддерживается.
Результаты тестов в лабораториях Sonnet продемонстрировали следующую производительность платы RED ROCKET, установленной в систему расширения Sonnet Echo Express III и подключённую к порту Thunderbolt 2:

• 24 кадра/с @ 5K, полнокадровая передача, 8-битное цветовое разрешение
• 11 кадров/с @ 5K, полнокадровая передача, 16-битное цветовое разрешение

Данные показатели могут варьироваться в зависимости от конфигурации системы и приведены лишь в ознакомительных целях. Компания Sonnet не гарантирует аналогичную производительность подобных плат других производителей.
Результаты тестов в лабораториях Sonnet продемонстрировали следующую производительность платы RED ROCKET, установленной в систему расширения Sonnet Echo Express III и подключённую к порту Thunderbolt 2:

• 32 кадра/с @ 5K, полнокадровая передача, 8-битное цветовое разрешение (примечание: должно быть достаточно для просмотра текущего материала на съёмочной площадке)
• 16 кадров/с @ 5K, полнокадровая передача, 16-битное цветовое разрешение
• 22 кадра/с @ 6K, полнокадровая передача, 8-битное цветовое разрешение
• 12 кадров/с @ 6K, полнокадровая передача, 16-битное цветовое разрешение
• 64.5 кадра/с @ 6K, полнокадровая передача, 8-битное цветовое разрешение, экспорт в разрешение 1080
• 58.5 кадра/с @ 6K, полнокадровая передача, 8-битное цветовое разрешение, экспорт в разрешение 1080 (примечание: должно быть достаточно для просмотра материала 3D 1080 в реальном времени)

Данные результаты были получены на бета-версиях программного обеспечения и являются предварительными. Показатели производительности могут варьироваться в зависимости от конфигурации системы и приведены лишь в ознакомительных целях. Компания Sonnet не гарантирует аналогичную производительность подобных плат других производителей.
Совместим с Windows-компьютерами с портами Thunderbolt, однако некоторые модели могут требовать выключения питания перед подключением или отключением Thunderbolt-устройств.
OWC Mercury Accelsior PCIe RO поддерживается системой расширения Sonnet Echo Express SEL с серийным номером B01023001515 и выше.
Данные платы поддерживаются системой расширения Sonnet Echo Express SE II с серийным номером Gxxx и выше.
Совместимость и функциональные ограничения описаны в Базе знаний Avid.
Модели UAD Solo, Duo и Quad не совместимы с Mac Pro (конец 2013 года).
SSL-драйверы для подключения MadiXtreme через Thunderbolt отмечены как «beta-драйверы». Тестирование было ограниченным и не включало некоторые комбинации компьютеров Mac с системами расширения Sonnet. Пожалуйста, ознакомьтесь с более детальной информацией на сайте SSL MadiXtreme.
Данная плата занимает один слот PCIe, но имеет толщину двух плат PCIe. Таким образом, система расширения Sonnet Echo Express SE II (2-слотовая система) позволяет установить лишь одну плату BlackMagic DeckLink 4K Extreme 12G.
Microsoft Windows не поддерживает 3-слотовые системы расширения и некоторые комбинации плат в 2-слотовых шасси. Пожалуйста, ознакомьтесь с техническими спецификациями модели.

Provis - the best provider of professional video solutions. Профессиональные видео решения - с нами выгодней.
