Обзор

Работа с 4K, как с любым другим форматом

Рекордер AJA Ki Pro Quad выступает центральным устройством захвата и хранения медиаматериала в 4K-производстве, принимая сигнал с камеры и сохраняя его в готовых к монтажу файлах 4K ProRes. Одновременно с этим AJA Ki Pro Quad способен выводить изображение на 4K-мониторы и передавать RAW-данные непосредственно на компьютер или систему хранения с интерфейсом Thunderbolt. Формат 4K довольно требователен к ресурсам компьютерной системы. Благодаря сохранению материала в файлах меньшего размера, но с высоким качеством изображения, AJA Ki Pro Quad облегчает переход на 4K-процесс.

HD — сегодня, 4K — при необходимости

Рекордер AJA Ki Pro Quad поддерживает сэмплирование видеосигнала 4:2:2 и 4:4:4 в растровых разрешениях HD и 2K, а также понижающую конверсию из 4K в 2K или HD. Съемка с разрешением 4K, но записью в 2K-формате, позволяет снизить размер файлов, сохранив при этом кинематографическое качество изображения. Выход HDMI обеспечивает подключение HD-мониторов бытового уровня. Таким образом, AJA Ki Pro Quad является прекрасным решением, которое удовлетворяет не только текущим потребностям видеопроизводства, но и требованиям перспективных технологических процессов.

Производительность и функциональность

Рекордер AJA Ki Pro Quad обладает такими аппаратными возможностями, как высококачественный дебайеринг RAW-данных в реальном времени, прямая запись материала в файлы 4K Apple ProRes и понижающая конверсия из 4K в HD также в реальном времени. На сегодняшний день только компании AJA удалось вместить столь продвинутый функционал в столь компактный корпус.

Доступность

Стоимость AJA Ki Pro Quad по сравнению с другими 4K-рекордерами значительно меньше. Однако его производительность и функциональность отвечает всем требованиям со стороны 4K-производства. Помимо этого, AJA Ki Pro Quad обладает некоторыми возможностями, которых нет ни у одного другого рекордера, ни за какую цену.

Привычное управление

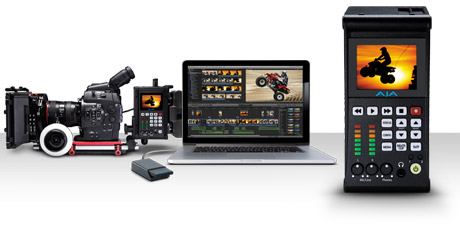

Разработчики AJA Ki Pro Quad следовали той же концепции и принципам, которые сделали всю линейку рекордеров AJA Ki Pro столь успешной. Одним из ключевых моментов этой концепции стало использование высококачественного формата ProRes с низкими требования к полосе пропускания для записи 4K-материала. Файлы ProRes легко выгружаются на любой Mac-компьютер с интерфейсом Thunderbolt через специальный SSD Thunderbolt-ридер компании AJA. Какое бы разрешение записи ни было выбрано, процесс остается неизменным. Благодаря дистанционному управлению, автоматизации и простым в использовании монтажным опциям, которые используются моделью AJA Ki Pro Mini, переход на AJA Ki Pro Quad будет практически незаметен.

Мониторинг в 4K и HD

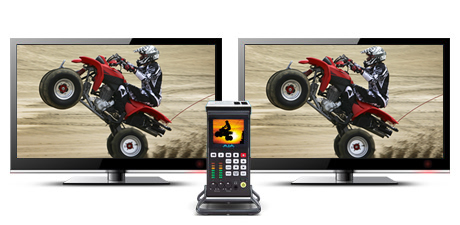

При съемке в разрешении 4K необходимость в контроле фокусировки и экспозиции становится критичной. Единственный способ сделать это корректно — организовать мониторинг в полном 4K-разрешении. AJA Ki Pro Quad имеет выход, позволяющий выводить изображение на 4K-мониторы в реальном времени и в полном разрешении для визуального контроля качества картинки непосредственно во время съемок. Аппаратная понижающая конверсия реального времени открывает дополнительную возможность подключения бытовых и профессиональных HD-мониторов к HDMI- и HD-SDI-выходам рекордера.

Поддержка RAW-данных

RAW-данные являются источником, из которого генерируются все остальные видеоформаты. Их можно назвать эквивалентом негативной пленки, если говорить терминами аналоговой эпохи. Однокабельное Thunderbolt-подключение обладает пропускной способностью достаточной для передачи RAW-данных на дисковый массив, сконфигурированный соответствующим образом. Параллельно с трансляцией RAW-данных AJA Ki Pro Quad ведет запись материала в 4K ProRes-файлы. Таким образом достигается высокая степень защиты записи съемочного материала.

Приватный мониторинг

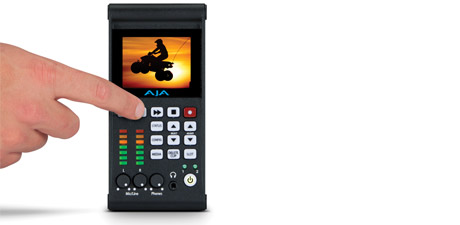

Интегрированный дисплей AJA Ki Pro Quad расположен на одной стороне с прочими органами управления, что позволяет постоянно контролировать входящий сигнал и мгновенно изменять настройки рекордера, даже если он установлен на камеру вместе с другим оборудованием. На дисплее отображается текущее состояние AJA Ki Pro Quad, а также вся необходимая информация о конфигурации рекордера.

Установка на камеру

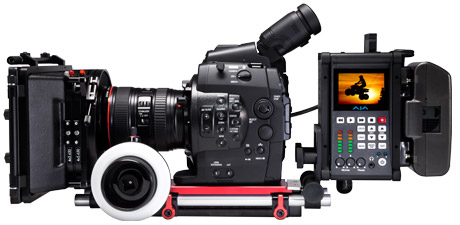

Современные 4K-камеры уже не походят на гигантских механических монстров. Они столь же мобильны, как и HD-камкордеры, но нуждаются в соответствующих записывающих устройствах. AJA Ki Pro Quad обладает тем же боковым профилем, что и модель AJA Ki Pro Mini. Благодаря этому операторы могут использовать те же монтажные аксессуары (например, крепежную планку Mini Mounting Plate) для установки AJA Ki Pro Quad на камеры, рельсовые системы и любое другое оборудование, в зависимости от ситуации.

Технические характеристики

Поддерживаемые видеоформаты

• 720P 23.98, 25, 29.97, 50, 59.94, 60
  Примечание: форматы 720p 23.98 (24), 720p 25 и 720p 29.97 требуют соответствующего сигнала на входе и включения опции Record Type > VFR.


• 1080i 25, 29.97, 30


• 1080PsF 23.98, 24, 25*, 29.97*
  Примечание: форматы 25 и 29.97 требуют соответствующего сигнала на входе и включения опции Record Type > PsF.


• 1080p 23.98, 24, 25, 29.97, 50, 59.94
• 2K (2048×1080) PsF 23.98, 24, 25*, 29.97*
  Примечание: форматы 25 и 29.97 требуют соответствующего сигнала на входе и включения опции Record Type > PsF.


• 2K (2048×1080) p 23.98, 24, 25, 29.97, 50, 59.94


• QuadHD (3840×2160) PsF 23.98, 24, 25*, 29.97*
  Примечание: форматы 25 и 29.97 требуют соответствующего сигнала на входе и включения опции Record Type > PsF.


• QuadHD (3840×2160) p 23.98, 24, 25, 29.97, 50*, 59.94*
  Примечание: запись в форматах 50 и 59.94 не поддерживается. Данные форматы предназначены для трансляции на внешние системы.


• 4K (4096×2160) PsF 23.98, 24, 25*, 29.97*
  Примечание: форматы 25 и 29.97 требуют соответствующего сигнала на входе и включения опции Record Type > PsF.


• 4K (4096×2160) p 23.98, 24, 25, 29.97, 50*, 59.94*
  Примечание: запись в форматах 50 и 59.94 не поддерживается. Данные форматы предназначены для трансляции на внешние системы.

Поддерживаемые кодеки

• Apple ProRes 422
• Apple ProRes 422 (HQ)
• Apple ProRes 422 (LT)
• Apple ProRes 422 (Proxy)
• Apple ProRes 4444

Съемные носители

• Два слота под съемные носители AJA Pak SSD

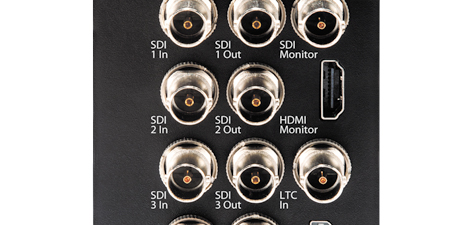

Цифровой видеовход

• Четыре входа 3G/HD-SDI, SMPTE-292/296/424, 10-битные (поддерживается 12-битный сигнал на входе)
• Single Link 4:2:2, 4:4:4 или Canon Raw (1 x BNC)
• Dual Link 4:2:2, 4:4:4 или Canon Raw (2 x BNC)
• 4K или Quad HD 4:2:2 или 4:4:4 (4 x BNC)
• Поддержка 1D LUT

Цифровой видеовыход

• Четыре выхода 3G/HD SDI, SMPTE-292/296/424, 10-битные
• Single Link 4:2:2 или 4:4:4 (1 x BNC)
• Dual Link 4:2:2 или 4:4:4 (2 x BNC)
• 4K или Quad HD 4:2:2 или 4:4:4 (4 x BNC)
• Один мониторный выход HD-SDI с поддержкой разрешения 2K (2048×1080) 4:2:2
• Один мониторный выход HDMI v1.4
• Поддержка 1D LUT

Цифровой аудиовход

• 8-канальное 24-битное эмбедированное SDI-аудио с частотой дискретизации 48 кГц и синхронизацией.

Аналоговый аудиовход

• 2 канала с 24-битной аналогово-цифровой конверсией, частотой дискретизации 48 кГц и симметричными входами XLR.
• Уровень входного сигнала: линейный, микрофонный, микрофонный с фантомным питанием 48 В DC.
• +24 dbu Full Scale Digital
• Частотный диапазон 20 Гц — 20 кГц с отклонениями АЧХ +/- 0,2 дБ

Цифровой аудиовыход

• 8-канальное 24-битное эмбедированное SDI-аудио с частотой дискретизации 48 кГц и синхронизацией.
• 8-канальное 24-битное эмбедированное HDMI-аудио с частотой дискретизации 48 кГц и синхронизацией.

Аналоговый аудиовыход

• Несимметричный стерео-разъем для подключения наушников (1 x mini-TRS)

Таймкод

• SDI RP188/SMPTE 12M через SDI BNC
• Вход LTC (1 x BNC)

Синхровход

• Аналоговая синхронизация Color Black (1V) или Composite Sync (2 или 4V)

Сетевой интерфейс

• 10/100/1000 Ethernet (RJ-45)
• Интегрированный вэб-сервер для дистанционного управления устройством

Интерфейс передачи данных

• 1x Thunderbolt

Интерфейс пользователя

• LCD-дисплей с разрешением 320×240 пикселей и 14 кнопок управления

Физические характеристики

• Ширина: 11,5 см
• Глубина: 7 см
• Высота: 15 см
• Питание: напряжение 100 — 240 В (AC 50/60 Гц) через адаптер питания или 12 — 18 В (DC) через 4-штырьковый XLR-разъем (на корпусе), максимальный ток потребления 3,46 A, типичная потребляемая мощность 31,2 — 35,5 Вт, максимальная потребляемая мощность 41,5 Вт.
• Вес: 1 кг

Опции

Док-станция AJA Pak Dock

Внешняя док-станция с интерфейсами Thunderbolt и USB 3.0 для быстрого сброса материала на компьютер.

AJA Ki Pro Quad позволяет записывать съемочный материал на съемные носители AJA Pak Media в готовых к монтажу файлах 4K, 2K или HD ProRes. По окончании съемок данные носители могут быть установлены в док-станцию AJA Pak Dock и подключены к компьютеру по интерфейсу Thunderbolt или USB 3.0. Таким образом операторы могут быстро сбрасывать весь отснятый материал на компьютер и мгновенно отправлять его на постпродакшн.

Носители AJA PAK-ADAPT-eSATA

Адаптер AJA Pak-Adapt-eSATA имеет форм-фактор накопителя AJA Pak Media c разъёмом eSATA, что позволит вам подключить совместимый дисковый массив или накопитель и вести запись непосредственно на него. Интерфейс eSATA обеспечивает пропускную способность необходимую для записи материала 4K 422 HQ с частотой 30 кадров в секунду.

Носители AJA Pak256 и Pak512

Данные модели представляют собой SSD-диски, помещенные в защитный корпус с надежными разъемами подключения. При разработке данных модулей были учтены жесткие условия продолжительной работы «в поле».

Крепежная пластина Mini Mounting Plate

AJA Ki Pro Quad имеет те же размеры боковой панели, что и модель AJA Ki Pro Mini, что позволяет этим рекордерам использовать одни и те же монтажные аксессуары, как, например, крепежную пластину Mini Mounting Plate. Данная пластина позволяет закрепить AJA Ki Pro Quad на различных устройствах. Пластина может прикручиваться четырьмя винтами, входящими в комплект, к обоим сторонам AJA Ki Pro Quad. Большое количество монтажных отверстий на пластине позволяет установить AJA Ki Pro Quad на батарейные планки, горячие башмаки (через соответствующие адаптеры) и прочие монтажные аксессуары.

Настольная подставка

Данная подставка надежно удерживает AJA Ki Pro Quad на поверхности стола, полке и любой другой плоской поверхности. Г-образный штекер питания обеспечивает удобное подключение между адаптером питания и AJA Ki Pro Quad.

Рельсовое крепление

Данная опция, которая может использоваться так же с AJA Ki Pro Mini, позволяет установить крепежную пластину Mini Mounting Plate (приобретается отдельно) с закрепленным на ней рекордером AJA Ki Pro Quad на стандартные 15-мм рельсы. Расположенные на креплении ручки позволяют отрегулировать высоту установки пластины Mini Mounting Plate над рельсами, а также надежно зафиксировать конструкцию на рельсовой системе.

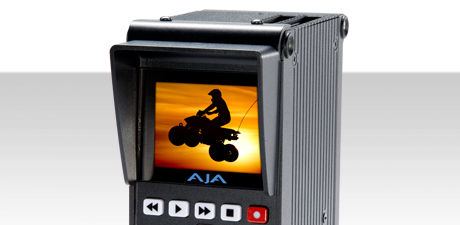

Антибликовая бленда на монитор (входит в комплект)

Входящая в комплект AJA Ki Pro Quad бленда устанавливается на корпус рекордера и позволяет предотвратить попадание прямого света на экран встроенного монитора.
